智能除湿装置

江源恒通

一、概述

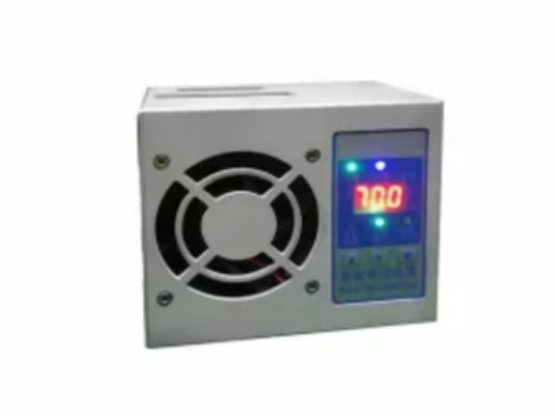

   HT280配电柜智能冷凝抽湿装置是采用半导体制冷除湿方式,主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道,空气中的水汽经过半导体制冷机构后冷凝成水,再通过导水管排出柜体,可以达到很好的除湿效果。通过减低空气中含水量,使相对湿度和绝对湿度同时下降,几乎不提高温度,不产生温差带来的负面影响,从根本上杜绝或减少了事故的发生,也不会因高温而加速柜内器件及柜体的老化。智能型抽湿装置把被动防止凝露方式,改为主动引导凝露,有效的防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全隐患,保证电网安全运行。

  设备内部发生凝露引起爬电、闪络事故,一般发生在以下几种情况:一是地区湿度高,天气温度变化大,开关柜底部湿润,有的电缆沟甚至有积水;二是有的开关柜在地下室,湿度高,柜体内温度特别是接近地面的温度低于环境温度;三是有的设备处于暂时停运状态,电气柜内小环境温度就比四周环境温度低,在其表面就极易形成结露,在这种情况下,一旦送电投运,事故就随之发生。 为保证电网系统的安全运行,电气设备的长寿命、安全有效使用,电力系统对柜内防潮、防凝露提出了更高要求。

二、应用范围

1、GIS控制柜、高低压控制柜、高低压开关柜、环网柜、户外端子箱、机械控制柜、箱式变电站、干式变电站等电气设备;

2、集成电路,硅晶体,液晶器件,陶瓷器件、阻容元件,有源器件,接插件,SMD器件,CPU,计算机板卡防潮储存;

3、物理化学仪器、实验材料、绝缘材料的防潮管理,化学品、药品、食品、纤维、生物制剂的防潮储存。

三、产品特点

1、体积小、重量轻、安装方便快捷;

2、自动运行与手动除湿功能切换、温度启动值和除湿启动值可调;

3、除湿风道主动引凝、排出气体加热降湿,有效达到了对电气柜密闭空间防潮除湿的综合治理;

4、湿度、温度传感器24小时实时采样,超出设定启动值自动引凝;

4、湿度、温度设置具有记忆功能,不会因为停开机而消失;

5、故障显示功能,可快速查找故障点保证正常运行;

6、采用专用防潮元件,保证在潮湿环境下正常工作;

7、屏蔽隔离技术的运用,符合GB/T17626-2008的3级标准,保证能够在强电磁场下工作;

8、除湿引凝管路,可把引凝后的水排出柜外,同时也可采用储液袋柜外收集。

9、可选配通讯功能,可远程控制/调节运行参数以及故障上报功能。

10、定时启动风扇,形成空气强对流,提升除湿效果。

11、温度低于5度开启风扇除霜功能,防止低温结霜,影响装置使用功能和寿命。

12、内部电源监测,工作电源不正常报警提醒。

四、工作原理

   智能除湿装置由电源系统、送风系统、半导体制冷器、温湿度控制器、加热回路、通讯模块及排水管路组成。

4.1、除湿原理:

  当潮湿空气经风扇吸入后,通过特殊设计的风道流动,先经半导体制冷器件降温结露,制冷器的结露在重力作用下滴入引水槽,再由导水管流出柜外。在设定启动值内经过充分循环除湿,使柜内空气湿度降至结露点以下,完成整个防潮引凝加热过程。同时,智能型抽湿装置信号采集传感器外置,能实时准确的采集到柜内的真实湿度,保证智能型抽湿装置在柜内将要达到凝露条件时提前启动除湿。

4.2、低温加热功能:

  当箱体温度低于设定的启动值时,抽湿装置启动内部加热器回路(外接加热器,功率可接50~500W),直到箱体内温度升高到设定启动值加回差温度(5℃)时,加热器回路停止工作。

4.3、报警功能:

  冷凝片损坏或不工作,故障报警输出,传感器损坏或不工作,故障报警输出。

4.4、通讯控制功能:

  当具有通讯控制功能的抽湿装置收到主控室的数据时,分析数据后马上回复数据给主控室。

五、产品性能

  • 功    率:15W、30W、45W、60W
  • 除湿量:100±10、200±10、300±10、450±10%ml/天(35℃,RH=90%工况下)
  • 除湿空间:0.5~1 M3 、1~1.5 M3、1~2 M3
  • 适用柜体:开关柜、中置柜、环网柜、端子箱电柜。
  • 运行环境温度:-25℃~65℃
  • 运行环境湿度:≤95%RH
  • 测量范围:0%RH~99%RH
  • 测量精度:±5%RH
  • 工作阈值:65%RH(默认)
  • 阈值调整:工作阈值可调
  • 故障预警:声光预警(选配)
  • 排水方式:软管排水
  • 安装方式:支架安装或导轨安装
  • 工作电源:AC/DC85V~265V/DC12~48V(备注可选)
  • 主机尺寸:见外形尺寸图

六、面板显示及操作说明



智能除湿装置面板示意图

面板显示:

A)指示灯

排风状态指示灯“排风”,绿色

除湿状态指示灯“除湿”,蓝色

装置故障报警指示灯“故障”,红色(温湿度传感器故障、装置冷凝片冷端温度传感器故障)

加热状态指示灯“加热”,红色,闪烁:温度数据显示

运行/通讯指示灯“运行”绿色常亮,“通讯”绿色闪烁

手动/自检指示灯“自检”绿色常亮,“手动”绿色闪烁

B)数码管

3位显示当前湿度数据,设置时2位显示设置湿度阀值数据,长按上升键显示冷凝片冷端温度,长按下降键显示空气温度

操作说明:

  按“上升键”湿度阀值上调,按“下降键”湿度阀值下调。

操作功能如下表所示:

条件

状态描述

当除湿功能没有运行时,阀值大于测量值时

除湿功能不运行

下调阀值至阀值小于测量值时

除湿功能开始运行

除湿功能正在运行时,上调阀值至阀值大于测量值8RH时

除湿功能停止

手动:长按“”按键装置进入手动除湿功能,4小时后自动 退出手动状态。

退出手动:在手动启动状态下轻触“”按键,装置将退出手动状态,计时数据自动清零。

自检:轻触“”按键,6个指示灯亮、数码管显示“8.8.8.”风扇运行,3秒后自动退出自检状态。

长按“上升键”:查看冷凝片冷端温度数据,加热指示灯闪烁表示当前显示为温度数据。

长按“下降键”:查看装置温湿度传感器温度数据,加热指示灯闪烁表示当前显示为温度数据。

长按“上升键”和“下降键”:除湿数据复位65%。

长按“上升键”和”键:通讯参数可设置恢复成默认数据。

七、外形尺寸及安装接线图

7.1、外形尺寸图

智能除湿装置主机外形尺寸为L×W×H;可采用支架安装;支架安装孔距为87-93mm,安装直径为6mm;导轨安装采用标准35mm导轨。

序号

15W

30W

45W

117mm

127mm

137mm

61mm

61mm

61mm

108mm

108mm

108mm



7.2、安装尺寸图






7.3、电气接线图(智能除湿装置端子说明):



序号

30(15/45)/Q

配置情况

端子标识

功能说明

1

L

工作电源AC L/DC+

标配

2

N

工作电源AC N/DC-

3

负载

无源接点

报警/加热二选一

4

负载

无源接点

5

A

RS485 A



6

B

RS485 B

常规功能:

序号

30(15/45)/A

30(15/45)/R

端子标识

功能描述

端子标识

功能描述

1

L

工作电源AC L/DC+

L

工作电源AC L/DC+

2

N

工作电源AC N/DC-

N

工作电源AC N/DC-

3

K1

故障报警

K1

加热输出

4

K2

故障报警

K2

加热输出

常规功能:

序号

30(15/45)/S

30(15/45)

端子标识

功能描述

端子标识

功能描述

1

L

工作电源AC L/DC+

L

工作电源AC L/DC+

2

N

工作电源AC N/DC-

N

工作电源AC N/DC-

3

A

RS485A



4

B

RS485B



附接地端子功能

7.4、安装步骤

7.4.1支架安装方式



    图1            图2



            图3

安装步骤:①水管安装:水管安装在水槽出水口上,并用配套卡箍进行固定;

②固定支架安装:固定支架安装在智能除湿装置后壳上,并用M5×9螺丝固定;

③电源接线:电源线接入6P接线端子标号L、N上,端子标号负载、负载、A、B跟据客户需求进行接入;

④端子固定:接好线的端子插在智能除湿装置上并锁紧端子两侧的固定螺丝,确认端子是否安装牢固;

⑤装置安装:智能除湿装置安装在柜体内并用M6×20的螺栓套件进行固定;

⑥水管安装:智能除湿装置安装好后,把排水管延伸到电缆沟或排水沟内;

注意:具体安装时,智能除湿装置应远离电缆和高压带电体;电源接线时,应注意电源正负方向。

7.4.2导轨安装方式



图1          图2



图3

安装步骤:①水管安装:水管安装在水槽出水口上,并用配套卡箍进行固定;

②导轨安装:用M4×8沉头螺丝将导轨基座安装在智能除湿装置上;

③电源接线:电源线接入接线端子标号L、N上,端子标号负载K1(或报警K1)、负载K2(或报警K2)、A、B根据客户需求进行接入;

④端子固定:接好线的端子插在智能除湿装置上并锁紧端子两侧的固定螺丝,确认端子是否安装牢固;

⑤装置安装:智能除湿装置安装在柜体内端子箱导轨上,智能除湿装置右侧需保证与其他设备间有大于10cm的空间,来保证散热处传感器对环境温度的检测;

⑥水管安装:智能除湿装置安装好后,把排水管延伸到电缆沟或排水沟内;

注意:具体安装时,智能除湿装置应远离电缆和高压带电体;电源接线时,应注意电源正负方向。
