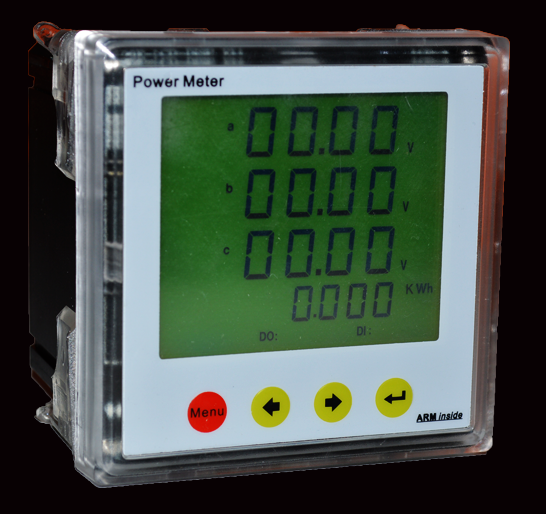

液晶多功能谐波电力仪表
产品概述
该系列产品是针对电力系统、工矿系统、公共设施、智能大厦等电力监控需求而设计的网络多功能电力仪表。它能测量所有的常用电力参数，如三相电流、电压、有功、无功功率、电度等。也可以根据需要定制测量功能，配置灵活，性能稳定、可靠。由于该系列仪表还具备完善的RS-485通信网络功能，所以称之为网络多功能电力仪表，非常适用于实时电力监控系统。
网络多功能电力仪表具有较高的性价比，可以直接取代常规的电力变送器及测量仪表。作为一各种先进智能化、数字化的前端采集元件，该系列仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

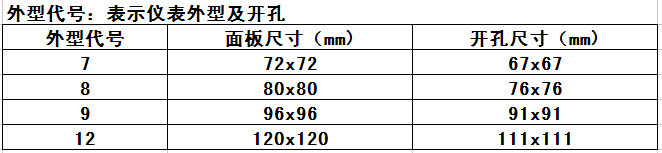

技术指标
|
测量参数 |
技术指标 |
||
|
显示方式 |
三排LED或LCD液晶 |
||
|
网络（相线） |
单相、三相三线、三相四线 |
||
|
输
入
测
量 |
电
压 |
额定值 |
AC100V、220V、380V |
|
过负荷 |
1.2倍持续，瞬时2倍/10秒 |
||
|
功耗 |
＜0.1VA（每相） |
||
|
阻抗 |
交流电压≥1MΩ |
||
|
精度 |
精度等级：0.5级，0.2级，RMS（真有效值）测量 |
||
|
电
流 |
额定值 |
AC1A、5A（订货时请注明） |
|
|
过负荷 |
1.2倍持续，瞬时10倍/1秒 |
||
|
功耗 |
＜0.4VA（每相） |
||
|
阻抗 |
＜0.1Ω |
||
|
精度 |
精度等级：0.5级，0.2级，RMS（真有效值）测量 |
||
|
频 率 |
45～65Hz |
||
|
功 率 |
三相总有功、无功，精度等级：0.5 |
||
|
电 能 |
四象限电能计量（正负有功、无功电能计量，具备四种费率，八个时段计量）有功精度0.5级、无功精度1级 |
||
|
谐 波 |
2～60次谐波分量（电压电流谐波含量，电压电流各通道THD）精度0.5级 |
||
|
电 源 |
工作范围 |
AC/DC80～265V |
|
|
功 耗 |
≤4VA |
||
|
输 出 |
数字接口 |
RS-485/Modbus-RTU协议 |
|
|
开关量输入 |
四路（两路）开关量输入，干节点方式 |
||
|
开关量输出 |
两路开关量输出，光耦隔离继电器方式 |
||
|
模拟量输出 |
1～3路模拟量变送输出（4～20mA或0～20mA） |
||
|
环 境 |
温 度 |
工作：-10～+55℃（特殊地方可定制）贮存：-30～+70℃ |
|
|
湿 度 |
≤93%RH，不结露、无腐蚀性气体场所 |
||
|
海 拔 |
≤2500ｍ |
||
|
工频耐压 |
2kV/1min交流有效值 |
||
|
抗干扰性 |
符合GB6162（整机通过4级EMC实验）见报告 |
||

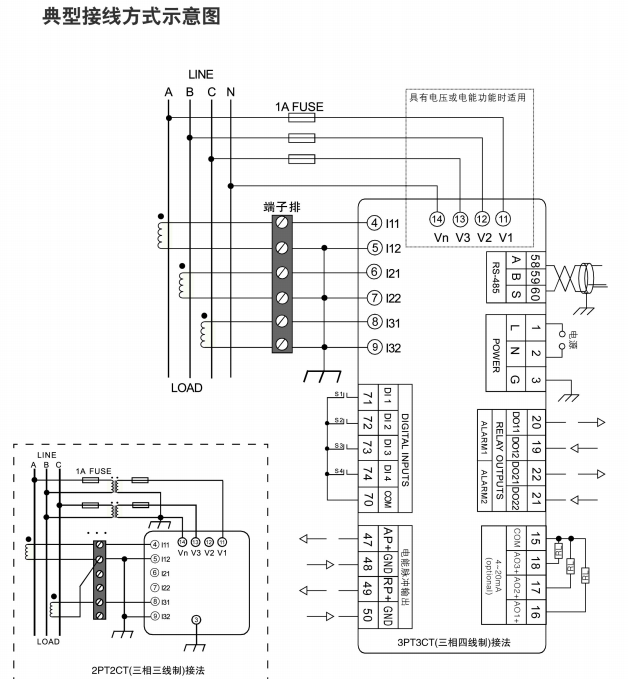

后端子（实物）图
